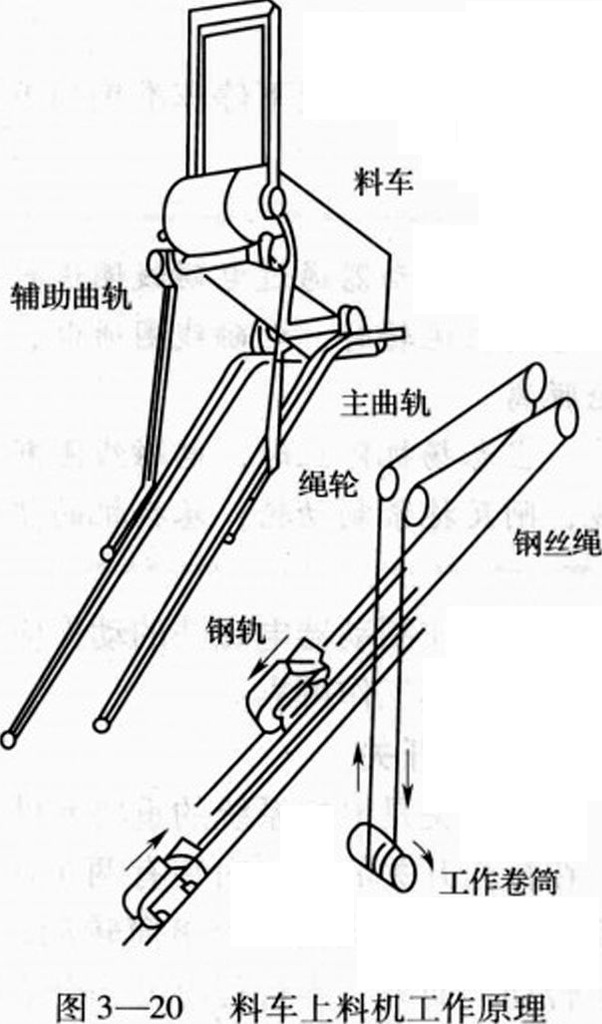

料車上料機工作原理如圖3—20所示。
料車卷揚機牽引兩上料車,各自在煉鐵設備斜橋軌道上行走,兩個料車運動方向相反,裝有爐料的料車上行,另一個空料車下行。為了使上行料車行駛到斜橋頂端時能夠自動卸料,將斜橋頂部的料車軌道設計成曲軌形,稱為主曲軌。在主曲軌外側裝有能使料車傾翻的輔助曲軌,其軌距比主曲軌寬,并位于主曲軌之上。當料車前輪沿著主曲軌前進時,后輪則通過輪面過渡到輔助曲軌上并繼續上升,使料車后部逐漸抬起。當前輪行至主曲軌終點時,料車就以前輪為中心進行傾翻,自動將料卸人爐頂受料漏斗中。卷揚機反轉時,卸完料的空車由于本身的自重而從輔助曲軌上自行退下,同時另一個裝有爐料的料車沿著斜橋另一側軌道上行。如此周而復始地進行上料作業。
槽下操作室設在料車坑的上面靠后,也有的布置在兩儲焦槽之間的稱量室內。
槽下操作室內安裝有以下設備:
(1)上料系統作業情況信號盤。信號盤上顯示料車、探料尺、大小料鐘位置,各種料倉的空倉、滿倉信號;旋轉布料器的旋轉角度;料車的裝料批次、車次、料種等信息;各種設備的運轉和停止狀態等信息。
(2)因自動控制發生故障,或由于特殊需要由自動改為手動的操縱設備,如附加焦炭、禁止開大鐘、各個驅動裝置單獨操作的開關。
(3)與卷揚機房和高爐值班室聯系的裝置,如燈光信號、音響信號、警報及通話裝置。
(4)必須在槽下操作室進行操作的設備,如焦炭稱量漏斗和礦石稱量瀨斗的機械秤,控制有關閥門的主令控制器等。
為了在正常情況下停車準確與事故狀態下的緊急停車,每臺電動機均裝有工作制動器,現場稱為抱閘。
工作制動器通過電磁線圈進行工作。每個工作制動器上有兩個電磁線圈互相串接,當卷揚機運轉時,電磁線圈通電,兩塊電磁鐵互相吸引,支撐開制動臂,使閘瓦與制動輪脫離。
當卷楊機停止時,電磁線圈斷電,電磁鐵失電,由于彈簧張力的作用,使制動臂靠攏,閘瓦抱緊制動輪,卷揚機的整個運動機構迅速停止。
兩個工作制動器電磁鐵的動作應保持一致,閘瓦和制動輪達到同心,接觸和脫離時間隙均勻,確保其工作可靠。
